VGS Off messen (Abschaltspannung)
Die effektive VGS-Off Spannung vom JFET ist nicht ohne weiteres zu messen.
Im Datenblatt stehen die allgemeinen Werte, die effektiven Werte müssen aber pro Bauteil gemessen werden.

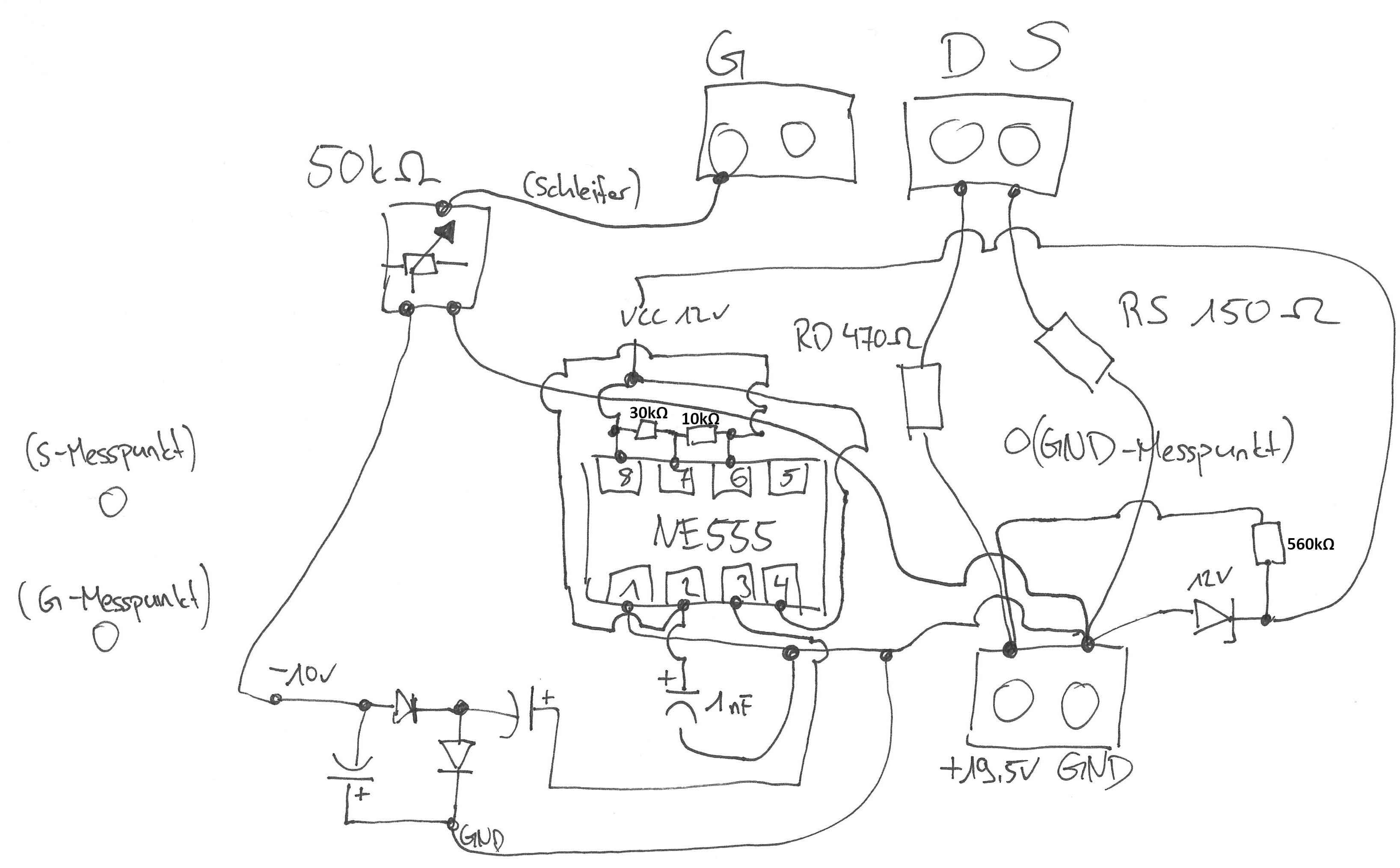

Unten habe ich eine kleine Schaltung zusammengestellt, welche mit einer Stromquelle (hier 19.5Volt) auskommt.
Die Schaltung generiert die benötigte -10Volt Spannung, welche mit dem 50kOhm Potentiomenter von 0v bis -10v auf dem Gate des JFET angelegt werden können.
Messvorgehen
VS Messen und setzen
- Potentiomenter ganz so drehen, dass 0Volt am Schleifer anstehen.
- Multimeter auf DC Spannung stellen, Plus-Messspitze an Source, Minus-Messspitze an GND.
Bei mir hat es dann etwas um 0.5 Volt angezeigt. Ich nehme an, dass dieser Wert ganz unterschiedlich sein kann.
- Potentiomenter langsam aufdrehen, bis Wert gegen 0Volt geht. Sobald es geht würde ich den Multimeter auf mVolt (Millivolt) gestellt werden.
- 0.1 mV ist ziemlich zu.
VGS off messen
- Multimeter Plus-Messspitze an Gate, Minus-Messspitze an Source.
- Ablesen von Spannung z. B. -2.54 Volt, dies ist VGS-Off.
